HX-40/40AM/40RAM

Categoria: Sensores Infravermelho Passivos Externos

HX-40/40AM/40RAM

Infravermelho Passivo Externo, montagem alta
Alta Confiabilidade com Novo Pyro-elemento
Clique aqui para download do folheto do produto...
A série HX apresenta detectores para exterior com alto padrão de segurança.
OPTEX desenvolveu um novo pyro-elemento para alcançar alta confiabilidade e performance. Oferece padrão múltiplo de detecção com 94 zonas de alta densidade e uma função precisa de discriminação para mudanças de temperatura de objetos em movimento. Estas características reduzem drásticamente a ocorrência de falsos alarmes e falhas de detecção causadas por mudanças ambientais severas, resultando em uma solução confiável para uma grande variedade de aplicações.
Detecção precisa é necessária em ambientes hostís. A série HX atende a esta necessidade.
Versões HX-40AM com Antimascaramento e HX-40RAM com Antimascaramento e Baixo Consumo para Sistemas Sem Fios.
Características
Alta performance de detecção para prevenir falhas e falsos alarmes

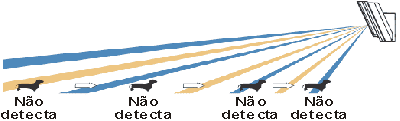

  • Lógica "AND" inteligente, com novo pyro-elemento: Utilizando tecnologia com padrão “AND” de detecção (áreas de detecção superior e inferior devem ser ativadas para gerar uma condição de alarme) a série HX previne falsos alarmes causados por animais domésticos ou de pequeno porte.

Duplo circuito de processamento de sinal:

Lógica avançada de compensação de temperatura
Automaticamente aumenta a sensibilidade do detector, especialmente quando a temperatura de fundo variar entre aprox. 25° e 40°, próxima da temperatura do corpo humano.
Lógica de compensação para noites de verão
É efetiva em condições ambientais severas como ao entardecer e em noites de verão. A série HX trata esta questão com a medição adicional dos níveis de luminescência diante das mudanças no meio-ambiente, e permite ajustar automaticamente sua sensibilidade.

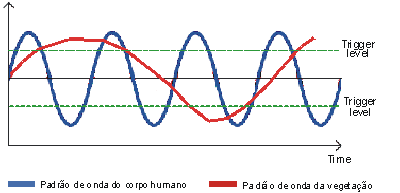

  • Análise lógica do movimento da vegetação: A série HX monitora permanentemente a mudança na onda e automáticamente cancela o sinal causado pelo balançar da grama, quando este determina o aumento desta distinta mudança de onda.
  • Tecnologia Digital Antimascaramento (patente pendente) [HX-40AM]: Seu circuito de processamento digital pode garantir permanente confiabilidade de um modo prático. De acordo com as mudanças no ambiente o HX-40AM pode regularmente fazer uma otimização automática.
  • Duplo Campo Condutivo:
    Contra distúrbios de luz indesejados
    Utilizando um duplo filtro, os distúrbios das luzes visíveis, como os reflexos da luz do sol e RFI podem ser bloqueados.





ESPECIFICAÇÕES
MODELO
HX-40
HX-40AM
HX-40RAM
Método de Detecção
Infravermelho Passivo
Cobertura do IVP
12m - Ângulo Aberto (85°) - 94 zonas
Limites de Distância
4m, 5,5m, 9m, 12m
Montagem
Parede (exterior/interior)
Altura de Montagem
2,50 ~3,0m
Ângulo de Ajuste do Suporte
Vertical ± 20° Horizontal ± 95°
Sensibilidade
2°C a 0,6m/seg.
Velocidade de Detecção
0,3 ~ 1,5m/seg.
LED indicador de alarme
Vermelho: alarme, tempo de espera
Vermelho: alarme, tempo de espera, problema
Desabilitado durante operação normal Habilitado durante Walk Test Vermelho: ambientação, alarme, problema, bateria baixa
Período de Alarme
2 ± 1 seg.
Saída de Alarme
Form C 28Vcc 0,2A máx.
Form C Estado Sólido 10Vcc 0,01A máx.
Saída "Problema"
...
NF 28Vcc 0,1A máx.
NC/NO selecionável Estado Sólido 10Vcc 0,01A máx.
Tamper
NF 28Vcc 0,1A máx., abre quando a tampa é removida
Entrada Auxiliar
NF 28Vcc 0,1A máx.
Período de Ambientação
Aprox. 60 seg. (LED pisca)
Aprox. 90 seg. (LED pisca)
Alimentação
9,5 ~ 18Vcc
3 ~7,2Vcc Lithium
Consumo de Corrente
35mA (máx.) a 12Vcc
40mA (máx.) a 12Vcc
4mA (máx.) a 3Vcc
Peso
600g
Classificação IP
IP 55
Temperatura de Operação
-20° ~ +60°C
Umidade Ambiente
95% máx.
Interferência de RF
Nenhum alarme até 10V/m
Acessórios
Suporte, viseira e adesivos para mascaramento
Suporte, viseira, adesivos para mascaramento e kit bateria
